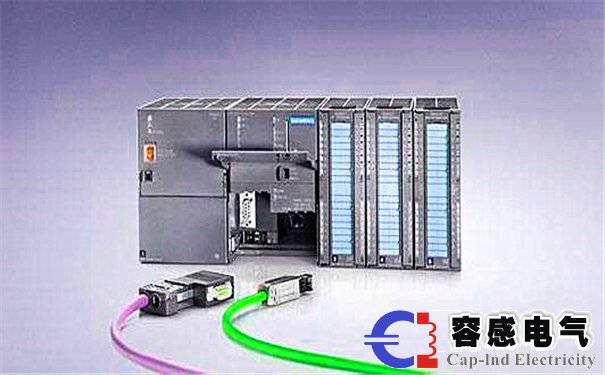

西門子plc SIMATICS7-300設置通訊接口參數方法
西門子plc SIMATICS7-300設置通信端口參數以提高網絡的運行性能假設網絡中的站2和10作為主站,并且地址(站10)設置為15.對于站2,所謂的地址差距是3到9的范圍;對于站10,地址間隙是11到站點15的范圍,并且還包括站0和1.令牌在網絡通信中在主站之間傳輸,并且整個網絡上的通信活動是分開控制的。網絡上的所有主站不會同時加入令牌傳送環,因此持有令牌的主站必須定期檢查是否有新的主站加入站點高于其自身。刷新因子是指在多次獲取令牌后檢查高站點地址。如果為站2設置地址間隙因子3,則在站2處第三次接收到令牌以檢查新主站是否已加入時,檢查地址間隙中的地址。設置一個更大的因子將改善網絡的性能(因為沒有不必要的站點檢查),但它會影響新主站加入的速度。
以下設置將改善網絡的運行性能。 1.設置實際站地址的地址。 2.連續排列所有主地址,以便不執行地址間隙中的新主站檢測。
一、 西門子plc SIMATICS7-300有許多不同的通信接口:
多種通訊處理器可以用來進行連接AS-i接口(傳感器,執行器通過網絡)、PROFIBUS 和工業以太網總線控制系統,通信處理器用來連接點的點對點的通信系統。
多點接口(MPI) 集成在CPU中,用于發展同時進行連接編程器、PC機、人機管理界面設計系統工程及其他SIMATIC自動控制系統,如S7/M7/C7,用戶信息可以更加方便的使用Step7軟件系統進行通訊組態。
cpu 支持以下通信類型:
1、過程通訊:
通過數據總線PROFIBUS對I/O模塊設計周期進行尋址(過程映象就是交換) 。
2、數據通訊 :
在自動控制系統或人機接口(HMI)和幾個自動控制系統之間,可以周期性地或通過用戶程序或功能塊調用數據通信。
SIMATICS7-300通過PROFIBUS的過程進行通訊發展方式:
通過通信處理器或通過集成在SIMATICS7-300CPU上的PROFIBUS-DP接口連接到PROFIBUS-DP網絡,具有PROFIBUS-DP主/從接口的CPU,使用戶能夠方便高效地配置,此外,用戶具有與處理集中相同的PROFIBUS-DP分布式I/O配置、地址和編程。
下列設備管理可以發展作為通訊的主站:
1、SIMATIC S7-300 (通過帶PROFIBUS-DP)
2、SIMATIC S7-400 (通過帶PROFIBUS-DP )
3、SIMATIC C7 (通過帶PROFIBUS-DP)
4、S5-115U/h,S5-135U和S5-155U/H
5、帶PROFIBUS-DP的 S5-95U
6、SIMATIC 505
在同一條通訊線上不能直接連接2個以上的主站點。
下列設備管理可以發展作為從站:
1、et200b/l/m/s/x 分布式輸入輸出設備
2、帶有CP342-5的S7-300
3、CPU315-2DP,CPU316-2DP和CPU318-2DP
4、C7-633 DP接口,C7-626 DP接口,C7-634 DP接口,C7-634/P DP接口
雖然有一個可編程的 pg/pc 和 step7或一個 profibus-dp 操作 mpi 功能。
通過AS-i的過程進行通訊
對于 as-i 接口總線,西門子plc s7-300有一個合適的通信處理器(cp342-2)用于連接現場設備。
西門子plc代理西門子產品圍繞客戶的需求持續創新,SIMATICS7-300在工業自動化領域有很多突破性的研究,西門子網站且取得了良好的成績,可完全達到用戶的生產需求,為客戶創造價值,如您有相關需求,歡迎咨詢熱線電話。
