一、概述

        人機界面mcgs觸摸屏在現代智能自動化中發揮著越來越廣泛的作用，社會的不斷發展和變化極大地促進了西門子plc的控制功能和控制系統的改進，西門子plc對其控制方式和操作水平的要求也越來越高，對其直接操作界面報警記錄和打印的要求已成為整個控制系統的重要組成部分。這種茶葉包裝機既可以含有綠茶和紅茶，綠茶也需要內膜，紅茶沒有內膜，設備通過西門子plc控制器控制步進電機。

 二、工藝流程

        該動作分為綠茶（具有子宮內膜）模式和紅茶（無子宮內膜模式）。綠茶模式：?jiǎn)?dòng)，取外袋，左轉90°，外袋交出，袋子放在袋子下面;同時取子宮內膜，密封內膜，切開子宮內膜，切開材料，將內膜筷子送出，夾住內膜，向右移動，放在袋子上，筷子后退，放在袋子下，放在袋子下面，關上門，夾好袋子，抽真空，密封，打開門，打開袋子，完成袋子。紅茶模式不包括所有內膜運動，并且在袋打開后直接切割袋，并且包裝動作與綠茶一致。

電子控制配置：LEVI700LK + LX3V-3624MT-4H + LX3V-4PGB * 3 + DM542步進電機* 15 + DM860 * 1 +電磁閥* 4 +接近開關* 16

  三、程序簡要介紹

       人機界面mcgs觸摸屏設計

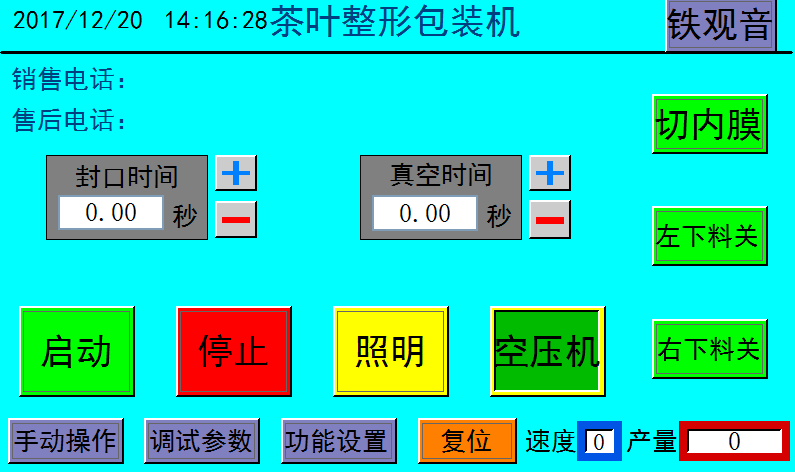

       1、主屏幕

用于顯示當前速度和輸出，控制啟動和停止，調整密封和封裝時間以及切換模式。

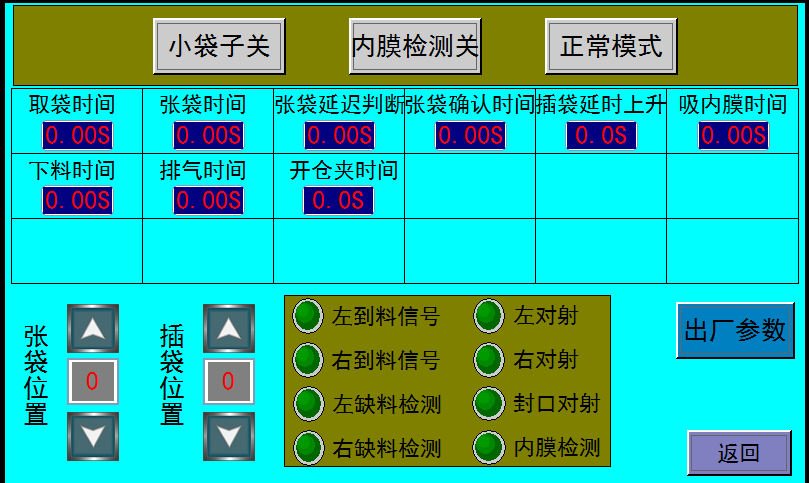

    2、參數屏幕

    用于選擇功能，修改運動參數和調整運動位置。

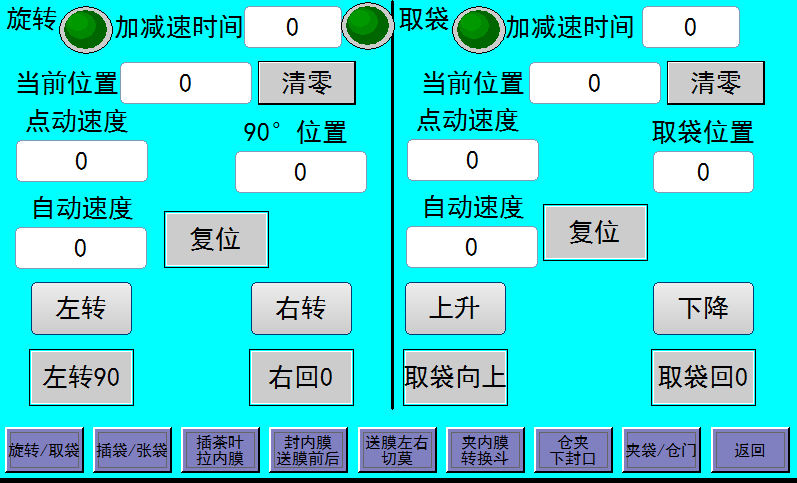

    3、調試界面 - 拿包/旋轉

    該屏幕主要用于機械廠調試機械時。根據出廠值，根據電機，機械，微調加減速時間，速度和位置。調整后，此屏幕有一個密碼，通常不對最終客戶開放。

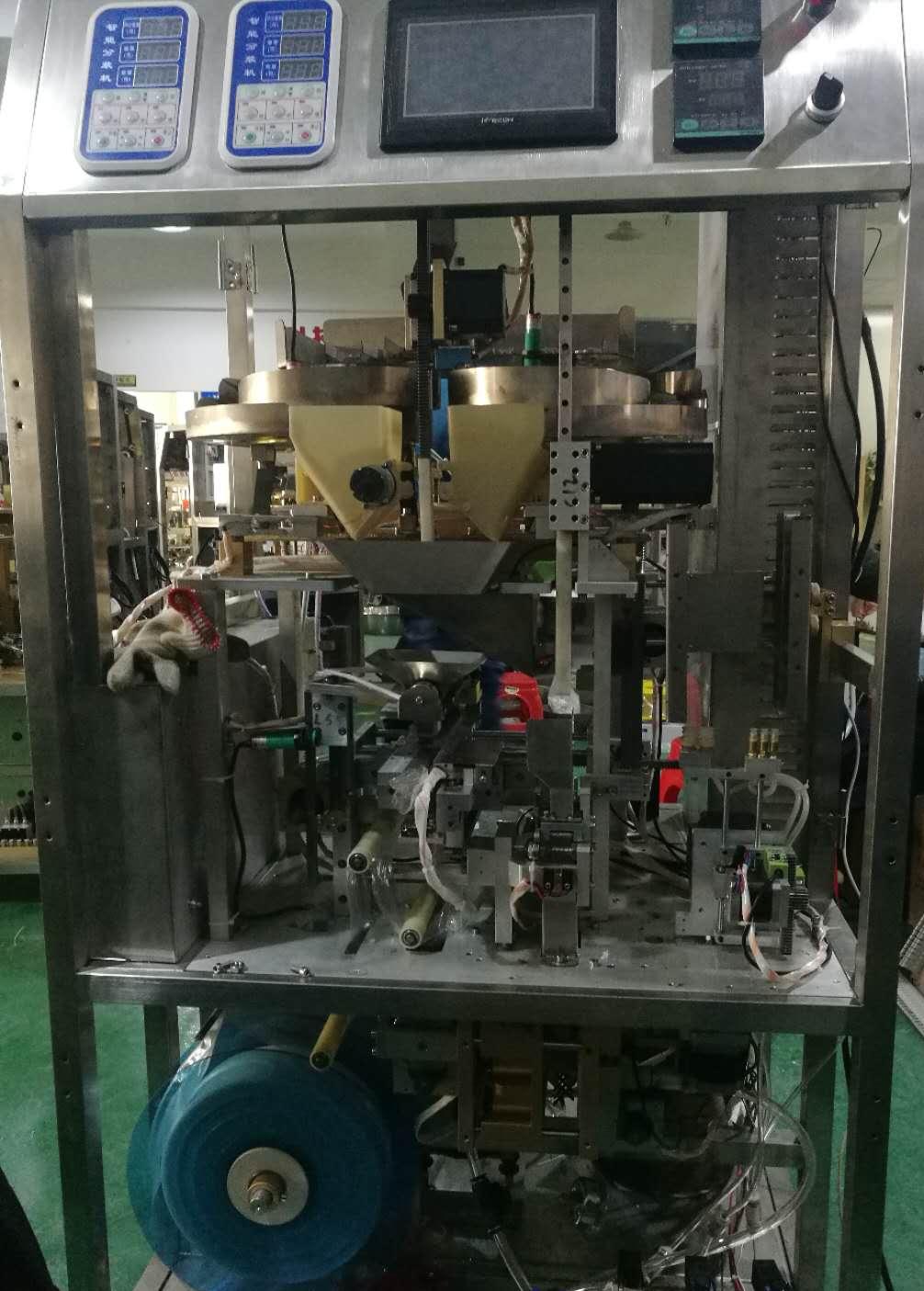

  四、設備圖片

   五、總結

        該西門子plc系統設備使用多個步進電機，每個步進電機需要不同的力和速度。在調試期間，設置適當?shù)募?xì)分和電流。并且應設置西門子plc脈沖的頻率和加減速時間，并在確保穩定運行的同時提高速度。在實際工作中，由于機械，包裝袋，電機，接近開關和光電問題，茶葉包裝機將無法正常工作。此時，程序需要受到保護。某些異常需要重置并重新啟動，有些只需要根據啟動繼續工作。無論在觸摸屏上應該提示哪種警報，觸摸屏都不會提示程序沒有檢測到異常，并且不允許操作員隨意觸摸設備。
