在隧道監控系統安全運行過程中西門子S7-400PLC解決了這一問題隧道監測系統包括中央計算機系統、交通監測系統、有線電視系統、廣播系統、無線通信系統、閉路電視系統、視頻交通流量視頻監測系統、設備監測系統;以及一個fas(防災和報警)系統。構建了人體健康監測系統的十個主要子系統。各系統均設置在隧道工程主體和隧道管理中心。通過安裝在隧道工程管理中心的中央計算機系統，監控隧道內車輛和設備的運行，控制隧道內各種系統的設備，并及時處理隧道工程中的所有異常情況，解決了隧道工程中的各種問題。

　　西門子S7-400PLC(ACU)主要用于交通監控系統和設備監控系統。交通監控系統現場配備多套PLC單元，配備視頻處理分析儀，超高探測器(包括聲光報警器)，可變信息板，智能交通引導標志，換檔限位板，車道信號燈，和有限的指示燈。設備的數據采集，控制或通信;設備監控系統采用PLC控制單元，完成對自動儀表和風機，排水泵，隧道照明等機電設備的實時監控。

　　1、系統結構和配置

　　西門子作為全方位的自動化產品供應商，為隧道監控系統提供了一個完整的plc控制系統。隧道監測系統的核心部分是網絡和通信網絡。隧道監測系統的通信網絡的選擇和性能對隧道監測系統的性能起著決定性的作用。根據隧道本身的特點和監測要求，選擇合適的plc和通信網絡是保證隧道監測系統性能的重要因素。

　　西門子plcS7-400系列熱備冗余核心控制器S7-400系列區域控制器是PLC解決方案的首選。其穩定的性能，強大的通信能力和適中的價格可以為用戶提供經濟高效的解決方案。

　　在溝通方面，道拓為用戶提供了豐富的選擇。無論是基于現場總線技術的現場總線通信網絡還是基于以太網技術的工業以太網通信網絡，都能很好地滿足通信網絡的隧道監控系統。性能和可靠性要求。

　　以下是基于以太網技術的工業以太網解決方案：

　　工業以太網冗余環網是一個基于IEEE802.3(以太網)的強大區域和蜂窩網絡。考慮到惡劣的工作環境和工業現場的高可靠性要求，它在技術上與普通以太網兼容。工業以太網已針對通用以太網進行了修改，以滿足工業應用的需求。

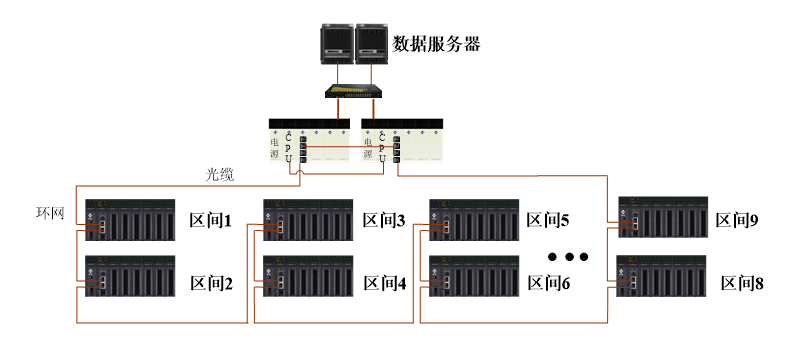

　　PLC設備布局：

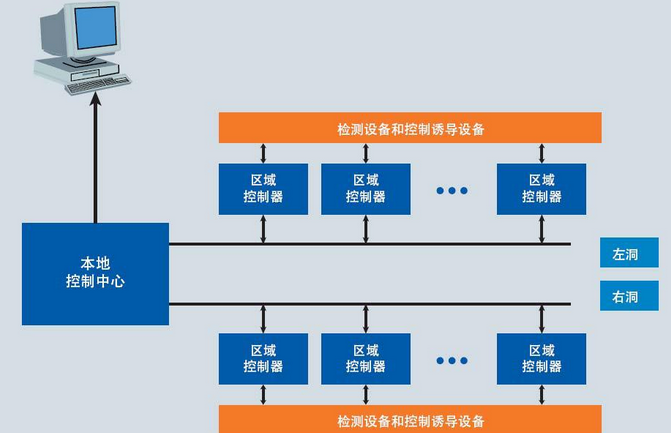

　　PLC網絡結構拓?fù)洌?/span>

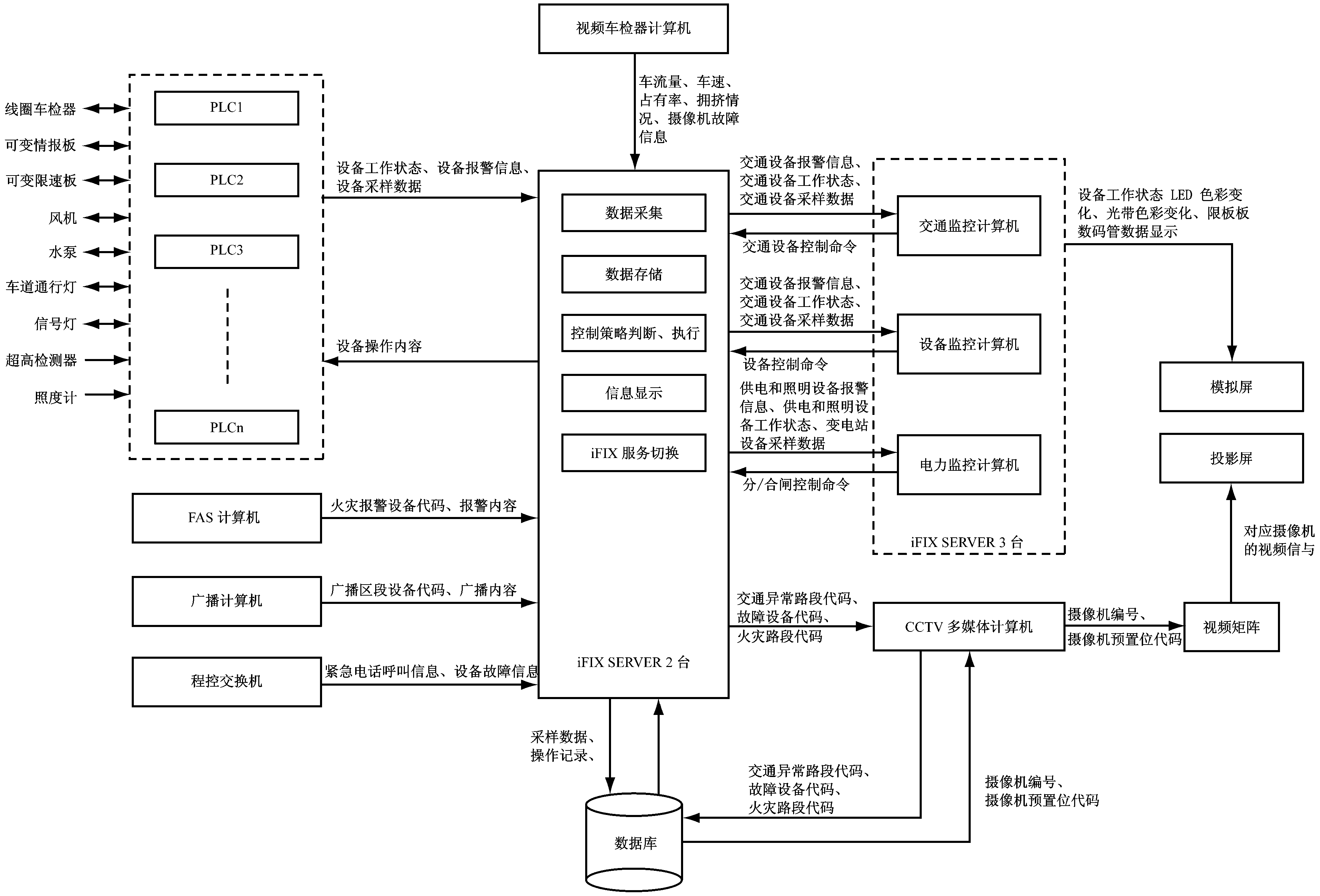

　　系統數據結構圖：

　　2、系統功能

　　3.1設備監測系統的功能

　　(1)通風系統

　　根據預定的工作模式，各站的PLC根據相應區域內CO / VI儀表的測試數據，實現風機的切換，控制和監控操作，實現智能調節控制工作。 PLC之間或西門子S7-400PLC與RTU之間的通信可以通過具有與隧道的通風功能相匹配的通風功能來實現。建立正常，火災和交通擁堵通風模式。

　　消防聯動：當通道發生火災時，F(xiàn)AS通過通信或硬接線將消防信息傳遞給設備監控子系統。設備監控子系統自動進入預設的火災模式，實時監控火災位置、消防水泵和灑水裝置。水泵運行，排風機及相關消防水泵運行，相關非消防設施自動啟停。

　　(二)供水/消防系統

　　系統實時收集雨水泵，污水泵，消防泵等相關水位的工作狀態;在正常工作條件下，根據自身的液位報警智能控制污水泵和雨水泵;當發生火災報警時，或者必要時，手動遠程控制和強制控制消防泵，與消防相關的泵進入消防模式。

　　(3)智能照明系統

　　該系統實時監測照度傳感器的相關參數，并根據照度、時間或交通流量自動切換四種狀態a、b、c、d的照度模式。緊急照明聯動功能.

　　(4)變電站

　　變電站通過通信接入設備監控子系統，通過現場總線將A，B，C三相電壓，電流，有功功率，頻率等信號傳輸?shù)街醒肟刂剖?通過通信管理機，電力系統測量和控制，以及保護裝置通信，遠程控制，遠程信令和遙測被發送到電力監控主機進行電力監控。

　　3.2交通監控系統功能

　　(1)自動系統事件偵測：停止車輛偵測、交通擠塞偵測、行人偵測、車輛逆行偵測、低速車輛偵測、廢物物件偵測、車輛距離小于車輛偵測、火警偵測、遇險偵測、系統的優先級可以被評為多重警報，以避免同一事件;

　　(2)自動記錄：系統在發生事故或交通事故時自動報警，并自動記錄事件不少于三分鐘(事件前1分鐘和事故發生后2分鐘)，記錄時間可以是根據事件的要求，系統將這些視頻記錄存儲在中央事件檢測工作站進行分析，并提供多種視頻選擇選項：自動記錄，永久記錄，管理員記錄，多攝像頭記錄模式，外部觸發記錄;

　　(3)全天候檢測功能：無論白天、夜間、雨、雪、霧，只要人眼能看到車輛在各種氣候條件下的運動，即使道路沒有照明，只要車輛前照燈和尾燈正常，就可以檢測各種交通事故和事故，而不存在任何障礙物。女同性戀;

　　(4)事件檢測：計算機負責沿線事件的管理和統計，并向整個監控系統發送報警信號;

　　(5)系統應當具有視覺、設置方便、維護管理功能;應當為維護管理站點的多級用戶設置不同的操作權限，支持多個用戶同時使用不同權限的管理系統。

　　(6)數據輸出接口：標準以太網接口，事件和事故報警數據可通過TCP / IP協議打開到其他監控系統，可支持報警聯動等其他用途，如支持直接控制和視頻矩陣集成切換。警察管理平臺等;

　　3、技術特點

　　工業以太網技術使用ISO和TCP/IP通信協議與IEEE802.3/IEEE802.3U兼容。

　　為每個區域控制單元保持足夠的通用通信接口

　　簡單的機柜導軌安裝

　　方便的星形、線性和環形拓?fù)?/span>

　　高速冗余安全網絡，最大網絡重建時間0.3秒

　　適用于要求苛刻的現場環境的網絡組件

　　強大的網絡診斷和管理功能，支持SNMP

　　支持基于網絡的網絡管理
