    flexible組態按鈕

       1.按鈕的生成
    　畫面上的按鈕與接在西門子plc輸入端的物理按鈕的功能相同， 用來將操作命令發送給PLC， 通過PLC的用戶程序來控制生產過程。

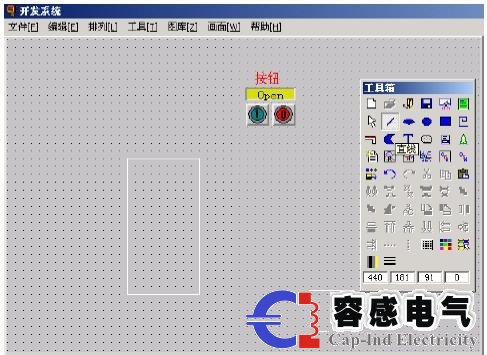

　　單擊工具箱中的“簡單對象”組， 將其中的按鈕圖標DKI拖放到畫面上， 放開鼠標左鍵，按鈕被放置在畫面上。可以用前面介紹的鼠標的使用方法來調整按鈕的位置和大小。

　　2.設置按鈕的屬性

　　選中生成的按鈕，在屬性視圖的“常規”對話框中，用單選框設置“按鈕模式”和“文本”均為“文本”。

　　如果選中復選框“ON狀態文本”，可以分別設置按下和釋放按鈕時，按鈕上面的文本。未選中該復選框時，按鈕按下和釋放時顯示的文本相同。

　　選中左邊窗口的“外觀”組，可以在右邊窗口修改它的背景色和文本的顏色。還可以用復選框設置按鈕是否有三維效果。

　　在運行時如果單擊了該按鈕，它稱為焦點。按鈕上的字符“起動”周?chē)霈F(xiàn)一個虛線的方框。圖中的焦點顏色用來設置表示焦點的虛線框的顏色，一般采用默認的黑色。

　　在屬性視圖的“布局”對話框，可以設置對象的位置和大小。一般在畫面上直接用鼠標設置畫面元件的位置和大小，這樣比在“布局”對話框中修改參數更為直觀。如果選中復選框“自動調整大小”，將根據按鈕上的文本字?jǐn)?shù)和字體的大小自動調整按鈕的大小。可以用“布局”對話框微調按鈕的位置和大小。

　　選中左邊窗口的“文本”組，可以定義按鈕上文本的字體、大小和對齊方式。

　　3.按鈕功能的設置

　　在屬性視圖的“事件”類的“按下”對話框，單擊視圖右側最上面一行，再單擊它的右側出現的二鍵(在單擊之前它是隱藏的)，單擊出現的系統函數列表的“編輯位”文件夾中的函數“Set Bit”(置位) 。

　　直接單擊表中第2行右側隱藏的按鈕，打開出現的對話框中西門子plc的符號表， 單擊其中的變量“起動按鈕”，在運行時按下該按鈕，將變量“起動按鈕”置位為1狀態。

　　用同樣的方法，設置在釋放按鈕時調用系統函數“Reset Bit”， 將變量“起動按鈕”復位為0狀態，該按鈕具有點動按鈕的功能， 按下按鈕時變量“起動按鈕”被置位，放開按鈕時它被復位。

　　單擊flexible面上組態好的起動按鈕，先后執行“編輯”菜單中的“復制”和“粘貼”命令，生成一個相同的按鈕。用鼠標調節它的位置，選中屬性視圖的“常規”組，將按鈕上的文本修改為“停車”，選中“事件”組，組態在按下和釋放按鈕時分別將變量“停止按鈕”置位和復位。
