在很多繁華街區和店面門頭處，到處都是五顏六色的彩燈，為這個社會增加了色彩，但是這些彩燈大部分都是用西門子plc控制的，今天小編為大家介紹一下使用西門子plcCPU315循環中斷控制彩燈的辦法，具體步驟如下：　

　使用循環中斷的彩燈控制程序

  　本節的實訓主要用于熟悉啟動組織塊與循環中斷組織塊的使用方法。

　　1.CPU315模塊的啟動方式與啟動組織塊

　　打開CPU模塊的屬性對話框的“啟動”選項卡，西門子plcS7-400可以選擇暖啟動、熱啟動和冷啟動這3種啟動方式中的一種，絕大多數S7-300CPU只能暖啟動。

　　OB100~OB102是啟動組織塊，用于系統初始化，CPU上電或運行模式由STOP切換到RUN時，CPU只是在第一個掃描循環周期執行一次啟動組織塊。

　　1)暖啟動：過程映像數據以及非保持的存儲器位、定時器和計數器被復位，具有保持功能的存儲器位、定時器、計數器和所有的數據塊將保留原數值，執行一次OB100后，循環執行OB1

　　2)熱啟動：如果S7-400 CPU在RNU模式時電源突然丟失，然后又很快重新上電，將執行OB101，自動地完成熱啟動，從上次RUN模式結束時程序被中斷之處繼續執行，不對計數器等復位。

　　3)冷啟動：上述所有系統存儲器均被清除，即被復位為零，包括有保持功能的存儲區，用戶程序從裝載存儲器載入工作存儲器，調用OB102后，循環執行OB1，用戶可以通過在啟動組織塊OB100~OB102中編寫程序，來設置CPU的初始化操作，例如設置開始運行時某些變量的初始值和輸出模塊的初始值等。

　　2、循環中斷組織塊

　　循環中斷組織塊用于按精確的時間間隔循環執行中斷程序，例如周期性地執行閉環控制系統的PID控制程序，間隔時間從STOP切換到RUN模式時開始計算，時間間隔不能小于5ms，如果時間間隔過短，還沒有執行完循環中斷程序又開始調用它，將會產生時間錯誤事件，調用OB80，如果沒有創建和下載OB80，西門子plcCPU將進入STOP模式，大多數西門子plcS7-300CPU只能使用OB35，其余的西門子plcCPU可以使用的循環中斷OB的個數與CPU的型號有關。

　　3.硬件組態

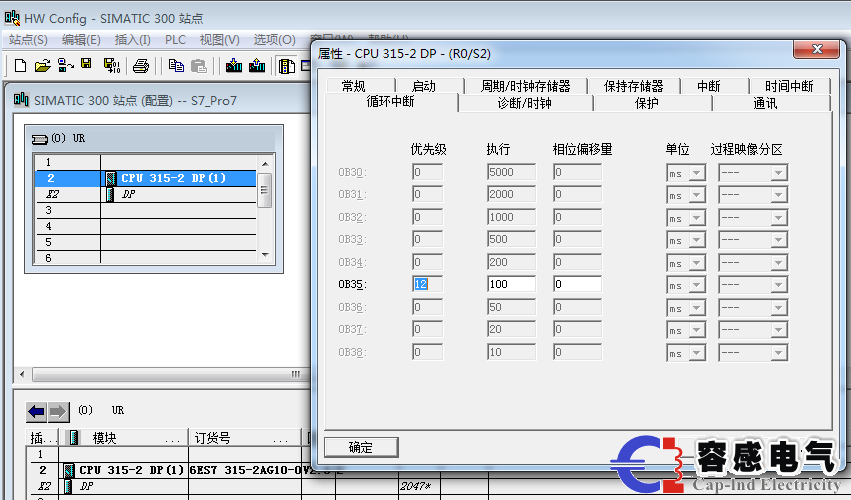

　　用新建項目向?qū)擅麨?ldquo;OB35例程”的項目(見隨書光盤中的同名例程)，CPU為CPU315-2DP，雙擊硬件組態工具HW Confg中的CPU，打開CPU屬性對話框(見圖)，能其循環周期的默認值為100ms，

　　相位偏移量(默認值為0)用于錯開西門子plcS7-400不同時間間隔的幾個循環中斷OB，使它不會被同時執行，以減少連續執行循環中斷OB的時間，單擊工具欄上的按鈕，編譯并保存組態信息。
